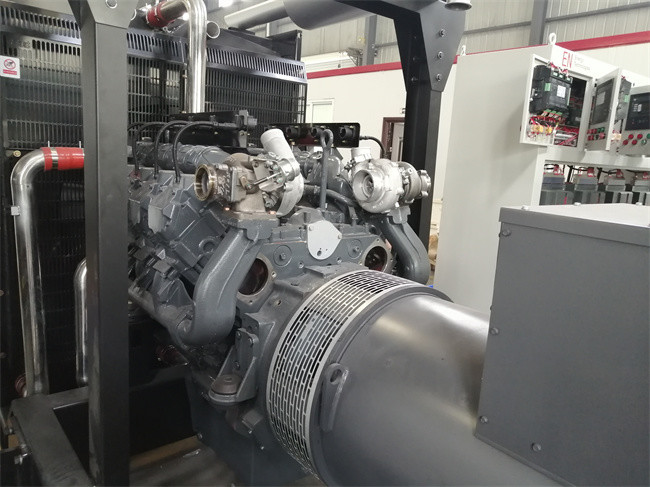

CHP van de het Gasgenerator van 1200KW Baudouin CNG Aardgasgenerator

Productomschrijving

van 1200 kW Baudouin Natural Gas Engine (CHP) CNG CHP Gasgenerator

1.1 basisvereisten van Project

1.1.1 outputvoltage: 400kV

Frequentie: 50Hz

Machtsfactor: 0,9 en hierboven.

1.1.2 verrichtingswijze: Geïsoleerd en gesynchroniseerd. De generators zijn begonnen door 24V-machts zwart opstarten, wordt geen buitenvoeding vereist.

1.1.3. Andere Vereisten: De generators zullen in luifel met horizontaal koelsysteem en elektroventilators zijn. De de waarschuwingsapparaten van de gaslekkage zijn nodig.

1.2 van de gassamenstelling & Hitte Waarde

De dagelijkse aardgaslevering is 60000 kubieke meters per dag. Nochtans, is de gasdruk niet duidelijk. De generatorreeksen vergen aardgasdruk rond 20-50kPa.G aardgassamenstelling zoals volgend:

De Samenstelling van het lijst 1-1 Aardgas

Gastype	Molpercenten	Opmerkingen
Ch4	84.94%
C2H6	4.85%
C3H8	1.81%
C4H10	0,72%
C5H12plus	2.81%
N2	4.38%
AR	0,05%
Hij	0,03%
H2	0,6%
Co2	0,08%

De waarde van de aardgashitte is rond 40.6MJ/Nm ³. De gasgenerator kan, volgens variant van gassamenstelling, automatisch aardgasconcentratie en timing van ontsteking aanpassen om betrouwbaar en efficiënte exploitatie van de generator zelf te verzekeren.

2. Gasgenerators

De motoren van het Weichai16m33d1280ng gas en mecc alte ECO46-de alternators worden geselecteerd. In één luifel, zijn één 1.2MW-gasgenerator, één horizontaal koelsysteem en één controlesysteem geïntegreerd. De luifel is zand en katjebewijs. Het de controleontwerp van de temperatuurstreek laat de generator toe normaal wordt gewerkt bij temperatuurwaaier -30℃ aan 50℃.

De totale elektrische centralecapaciteit is 12MW en alle generators worden gecombineerd. Om het even welke generators kunnen bak-upset zijn die dringende verschuiving van een andere generator toelaat. Een isolate schakelaar is geïnstalleerd voor elk van de generator die om het even welke gasgenerator indien nodig zal isoleren.

Generatormodel: Ew-1200ngb-1/4A.

1.2MW het Ontwerp van de gasgenerator

3.1 luifel

De 30 voet lange luifel wordt uitsluitend ontworpen voor de 1.2MW-generator. De oppervlakte wordt met een laag bedekt door polyurethaan dat zich glanst en slijtage-verzet tegen. In de luifel, is er controlekabinet, generatorcabine, luchtinham/afzet filtrerend systeem. Op de bovenkant van de luifel, is er horizontaal koelsysteem. De gaslevering wordt aan de ene kant geplaatst en de machtskabel wordt verbonden van een ander eind. Deze lay-out maakt plaatsgas door buizen leiden en gemakkelijk en geschikte kabelregeling.

3.2 gasmotor

De motor van het Baudouin16m33d1289ng gas wordt geselecteerd. De gasmotor wordt diep ontwikkeld in de systemen van de brandstofcontrole om zijn elektrische efficiency, betrouwbaarheid en brandstofaanpasbaarheid voor bepaalde arbeidsvoorwaarden te verbeteren. De ontwikkeling geeft ook aandacht voor dynamische ontvankelijkheid, brandstofbesparing, betrouwbaarheid en veiligheid.

De bewezen gasmotor wordt gecontroleerd door ingevoerd lean-burn de controlesysteem van de gas dicht-lijn dat recentste Woodward-controlesysteem omvat, diagnostiseert het intelligente de ontstekingssysteem van Hoerbiger, de hoge efficiënte turbocompressor van ABB, enige cilinder in-afhankelijke compactive ontsteking, elektrosnelheids regelend systeem, de controlesysteem van de brandstof dicht-lijn, het systeem van de milieuautomatische aanpassing en zelf en beschermingssysteem. Al deze systemen zullen nauwkeurige en betrouwbare controle van gasmotor verzekeren en zullen zijn economische, dynamische en milieuprestaties verzekeren. De systemen worden ook geoptimaliseerd door ons bedrijf om hoge betrouwbaarheid en efficiency te bereiken.

3.3 koelsysteem

High-low temperatuur horizontale koelsysteem, de hoge efficiënte, lage machts elektroventilators, inter-cooler en jasje de de dicht-cycluscontrole van de waterkoelingscapaciteit zijn uitgerust om de generator die toe te laten in verschillende omgevingstemperatuur worden gebruikt.

Lijst 3-1:1.2MW het Koelen Systeemparameters

	Jasjeradiator	Inter-cooler Radiator
Ontworpen Omgevingstemperatuur	50℃	45℃
Ontworpen het Koelen Macht	960kW	130kW
1200kW het koelen Overtolligheid	115%	122%
1100kWCooling overtolligheid	128%	139%
1000kWCooling overtolligheid	143%	155%
Radiatorgebied	≥670㎡	≥505㎡
Materialen	Koperpijpen/Kopervinnen	Koperpijpen/Kopervinnen
Toegepaste Omgevingstemperatuur	-30℃~50℃	-30℃~45℃

3.4 alternator

Mecc Alte ECO46 brushless synchrone wisselstroomgenerator met bewegende componenten versterkt wordt geselecteerd om de alternatorsweerstand tegen ladingseffect en interferentie te verbeteren en zijn betrouwbare en stabiele verrichting op lange termijn te verzekeren.

3.5 de Controlesysteem van de generatorreeks

Het systeem van de generatorcontrole is DEIF het intelligente systeem van de generatorcontrole dat automatisch begin realiseert, versnelt, het inschakelen, parallel, ladingstoewijzing, remscheiding, het koelen en halt. De afstandsbediening en het controlesysteem zijn ook beschikbaar.

3.6 de Technische Parameters van de gasgenerator

Lijst 3-2 Technische Parameters voor 1.2MW/400V-Gasgenerator

S.N	Punt	Parameters
1	Generatorreeks	1.2MW gasgenerator met Luifel
1.1	Generatormodel	Ew-1200ngb-1/4A
1.2	Geschatte Macht	1200kW
1.3	Geschatte Stroom	2165A
1.4	Nominale spanning	230/400V
1.5	Geschatte Frequentie	50Hz
1.6	Startwijze	DC24V elektrobegin
1.7	Snelheidsverordening	Elektroverordening
1.8	Brandstofcontrole	Lean-burn, dicht-Lijncontrole
1.9	Ontsteking	De elektroontsteking van de de in-Persoon ten laste Hoge Energie van de Controle Enige Cilinder
1.10	De Controle van de generatorreeks	Één-knoop Opstarten/Einde
1.11	Smeermiddelconsumptie	≤0.2g/kWh
1.12	Elektrische Efficiency	≥40.1% (80%~100%-Lading)
1.13	Afmetingen	9000×3000×2900mm (Hoogte na Installatie 4500mm)
1.14	Netto Gewicht	14900kg
2	Motor
2.1	Merk	Weichai/Baudouin
2.2	Model	16M33D1280NG
2.3	Verplaatsing	52.3L
2.4	Luchtopname	Turbocharge, Gedwongen Inter-cooler, vier-Klep Structuur
2.5	Geschat t/min	1500r/min
2.6	Het koelen	Water-air Inter-cooler, Gedwongen Waterkoeling
2.7	Smering	Gedwongen Plonssmering
2.8	Motor Thermische Efficiency	42%
3	Alternator
3.1	Merk	Mecc alte
3.2	Model	ECO46 1S4A
3.3	Machtsfactor	0,8 (Vertraging)
3.4	Het produceren van Efficiency	95.3%
3.5	Alternatorcapaciteit	1500kVA
3.6	Fase	driefasendraad 4
3.7	Isolatierang	H
3.8	Beschermingsrang	IP23
4	De Controlesysteem van de generatorreeks
4.1	Merk	Deif
4.2	Model	AGC200
4.3	Functies	Één-knoop opstarten/einde, gegevensvertoning, Opname, Bescherming en Controle enz.
4.4	Displayer	T/min/van de temperatuur lopende uren van het van de smeermiddeldruk/water van de het voltagefrequentie huidige van de de machts reactieve macht actieve de ladingsdistributie enz.
4.5	Beschermingsfuncties	Het alarmeren en automatische controle voor hoogwatertemperatuur, lage smeermiddeldruk, over lage snelheid, te sterke intensiteit, AC/DC-voltage/hoogte, kortsluiting enz.
5	Luifel	Stofdichte luifel met positieve drukventilatie
1. De gegevens zijn gebaseerd op hittewaarde op of boven het aardgas van 35.88MJ/Nm3 die met de normen van ISO8528/1, van ISO3046/1 en BS5514/1-in overeenstemming zijn. 2. Technische die gegevens in de standaardomstandigheden worden verworven: luchtdruk: 100kPa, omgevingstemperatuur: 25°C, relatieve vochtigheid: 30%. 3. In de standaardomstandigheden zijn de gegevens met DIN standaardiso 3046/1evaluation in overeenstemming. De geschatte natuurlijke gasverbruiktolerantie is binnen ±5%. 4. De machtsfactor is 0,8 en hierboven. 5. Dampnox vecht ≤500ppm;

• De Functies van de gasgenerator
• Startmodel

De gasgenerators zijn begonnen door 24V GELIJKSTROOM batterij. Geen andere diesel generator of net nodig voeding.

• Optredend Einde

Er zijn hand optredend einde en het automatische einde van de mislukkingsnoodsituatie in de gevallen van aardgaslekkage, te sterke intensiteit enz.

• De Controle van de gasgenerator

De één-knoop controle, air-fuel verhouding autoaanpassing, de autocontrole van de machtsfactor, de automatische ladingsverhoging en de daling kunnen op de generator worden gerealiseerd.

Het Systeem van de generatorcontrole: Het controlekabinet heeft één displayer. In het kabinet, zijn er controlemechanismen, relais, zekeringen, meters, het aanpassen knopen, indicatoren en optredende eindeknoop om het het werk van de generator te controleren en te beheersen proces.

• Generatorbescherming in het geval van Mislukking

Het controlesysteem heeft beschermingsfuncties en het correcte/lichte alarmeren voor over lading, over stroom, kortsluiting, omgekeerde macht, underfrequency, overfrequency, undervoltage, overvoltage, over snelheid enz.

Voor lichte mislukkingen als op hoge temperatuur van koelwater, ontbreekt de lage druk van smeermiddel, over lading, opstarten, zal er het lichte en correcte alarmeren zijn en het auto of handeinde wordt toegestaan.

Voor strenge mislukking zoals op hoge temperatuur van motor, lage smeermiddeldruk, over snelheid enz., zal het automatisch ophouden en het alarmeren zal worden gestuurd.

• Voorwaarden voor Generatorverrichting
  • Aardgasvereiste
    • Bij geschatte macht zal de aardgasdruk bij inhamflens binnen 20kPa≥P≥50kPa zijn.
    • Bij geschatte de inhampijp van het machts aardgas zal identiteitskaart DN80 of hierboven zijn.
    • Bij de hitte van het normale bedrijfsvoeringgas is de waarde 40.6MJ/Nm ³, overwegend alle andere omstandigheden, zal het tarief van de aardgaslevering 2500Nm ³ /h of hierboven zijn (berekend bij 10MW-lading).

Lijst 5-1: Vereiste Samenstellingen voor Aardgas

Gastype	Punt	Vereiste
Aardgas	Hittewaarde MJ/Nm ³	≥34
	Ch4-Inhoud bij Volume %	≥82
	Algemene Zwavel mg/Nm ³	≤200
	H2S Inhoud mg/Nm ³	≤15
	De Grootte van het onzuiverheidsdeeltje μm	<5
	Inhoud van Onzuiverheid g/m ³	≤0.03

Nota: Er zal effect aan de motor zijn als het aardgas niet zonodig is.

• Koelmiddel

Elke motor zal met 560L van koelmiddel worden gevuld. Het koelmiddel zal bestand roest zijn, schaal en bevriezen en zal glycol bevatten. Nauwkeurig vereiste zoals na lijst.

Het Vereiste van het lijst 5-2 Koelmiddel

Omgevingstemperatuur	Koelmiddelenpercentage
	Het Percentage van het glycolvolume	Het Percentage van het watervolume
≥5°	0	100
-10°C~5°C	33	67
-26°C~-10°C	50	50
-35°C~-26°C	56	44

5.3 smeermiddel

Elke motor zal met 190 liter van smeermiddel voor het eerst worden gevuld en elk vervangt volume zal zijn 170 liter. Van de gas (CNG/LNG) motor zal het exclusieve smeermiddel worden toegevoegd.

Smeermiddelmodel versus Omgevingstemperatuur zoals na lijst

Lijst 5-3: Smeermiddelcode en Overeenkomstige Temperatuur

Smeermiddelcode	Omgevingstemperatuurwaaier
15W/40	-20℃~40℃
10W/40	-25℃~40℃
5W/40	-30℃~40℃
0W/40	-35℃~40℃

5.4 Omgevingstemperatuur & Vochtigheid

De generatorreeksen zijn voor omgevingstemperatuur -30℃~50℃; Als de omgevingstemperatuur boven 40℃ is, schatte vermogen van generator zal verminderen. De omgevingstemperatuur verhoogt elke 5℃, schatte macht van generatorreeks zal verminderen 5%.

De maximum toegestane vochtigheid is 95%. Wanneer de vochtigheid boven 30% is, zal het effect op generator hebben.

5.5 hoogte

Is de toegestane hoogte van de generatorreeks neen meer dan 3000m; als de hoogte boven 1000m is, schatte macht zal verminderen door 3% voor elke 500 m-hoogteverhoging.

• Kwaliteitswaarborg

De waarborgperiode zal 12 maanden vanaf EXW-datum of 3000 uren van verrichting zijn, welke eerst komt. De fabrikant zal de gebruikershandleiding van de gasgenerator verstrekken en zal de ingenieurs van de koper opleiden. Om het even welke die schade door misoperation of ongepaste verrichting wordt veroorzaakt zal verantwoordelijkheid van koper zijn.
