Productomschrijving
1200KW Baudouin Natural Gas Electric Generator-CHP de Generator van de Cogeneratiemacht
Beschrijving
Gasgenerators
De motoren van het Weichai16m33d1280ng gas en mecc alte ECO46-de alternators worden geselecteerd. In één luifel, zijn één 1.2MW-gasgenerator, één horizontaal koelsysteem en één controlesysteem geïntegreerd. De luifel is zand en katjebewijs. Het de controleontwerp van de temperatuurstreek laat de generator toe normaal wordt gewerkt bij temperatuurwaaier -30℃ aan 50℃.
De totale elektrische centralecapaciteit is 12MW en alle generators worden gecombineerd. Om het even welke generators kunnen bak-upset zijn die dringende verschuiving van een andere generator toelaat. Een isolate schakelaar is geïnstalleerd voor elk van de generator die om het even welke gasgenerator indien nodig zal isoleren.
Generatormodel: Ew-1200ngb-1/4A.
1.2MW het Ontwerp van de gasgenerator
Luifel
De 30 voet lange luifel wordt uitsluitend ontworpen voor de 1.2MW-generator. De oppervlakte wordt met een laag bedekt door polyurethaan dat zich glanst en slijtage-verzet tegen. In de luifel, is er controlekabinet, generatorcabine, luchtinham/afzet filtrerend systeem. Op de bovenkant van de luifel, is er horizontaal koelsysteem. De gaslevering wordt aan de ene kant geplaatst en de machtskabel wordt verbonden van een ander eind. Deze lay-out maakt plaatsgas door buizen leiden en gemakkelijk en geschikte kabelregeling.

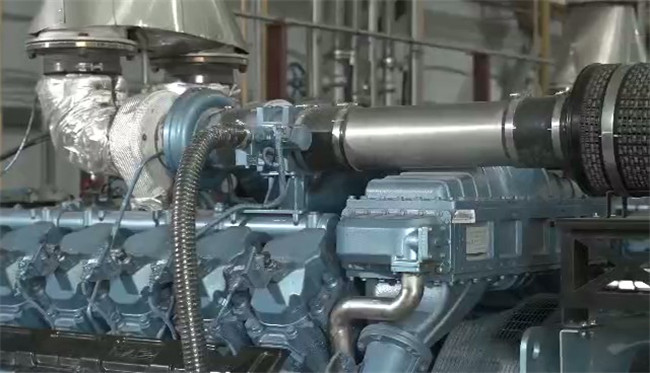

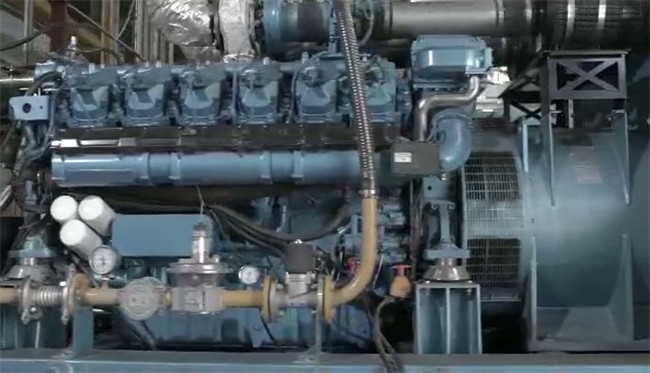

Gasmotor
De motor van het Baudouin16m33d1289ng gas wordt geselecteerd. De gasmotor wordt diep ontwikkeld in de systemen van de brandstofcontrole om zijn elektrische efficiency, betrouwbaarheid en brandstofaanpasbaarheid voor bepaalde arbeidsvoorwaarden te verbeteren. De ontwikkeling geeft ook aandacht voor dynamische ontvankelijkheid, brandstofbesparing, betrouwbaarheid en veiligheid.
De bewezen gasmotor wordt gecontroleerd door ingevoerd lean-burn de controlesysteem van de gas dicht-lijn dat recentste Woodward-controlesysteem omvat, diagnostiseert het intelligente de ontstekingssysteem van Hoerbiger, de hoge efficiënte turbocompressor van ABB, enige cilinder in-afhankelijke compactive ontsteking, elektrosnelheids regelend systeem, de controlesysteem van de brandstof dicht-lijn, het systeem van de milieuautomatische aanpassing en zelf en beschermingssysteem. Al deze systemen zullen nauwkeurige en betrouwbare controle van gasmotor verzekeren en zullen zijn economische, dynamische en milieuprestaties verzekeren. De systemen worden ook geoptimaliseerd door ons bedrijf om hoge betrouwbaarheid en efficiency te bereiken.
Koelsysteem
High-low temperatuur horizontale koelsysteem, de hoge efficiënte, lage machts elektroventilators, inter-cooler en jasje de de dicht-cycluscontrole van de waterkoelingscapaciteit zijn uitgerust om de generator die toe te laten in verschillende omgevingstemperatuur worden gebruikt.
Lijst 3-1:1.2MW het Koelen Systeemparameters
| | Jasjeradiator | Inter-cooler Radiator |
| Ontworpen Omgevingstemperatuur | 50℃ | 45℃ |
| Ontworpen het Koelen Macht | 960kW | 130kW |
| 1200kW het koelen Overtolligheid | 115% | 122% |
| 1100kWCooling overtolligheid | 128% | 139% |
| 1000kWCooling overtolligheid | 143% | 155% |
| Radiatorgebied | ≥670㎡ | ≥505㎡ |
| Materialen | Koperpijpen/Kopervinnen | Koperpijpen/Kopervinnen |
| Toegepaste Omgevingstemperatuur | -30℃~50℃ | -30℃~45℃ |
Alternator
Mecc Alte ECO46 brushless synchrone wisselstroomgenerator met bewegende componenten versterkt wordt geselecteerd om de alternatorsweerstand tegen ladingseffect en interferentie te verbeteren en zijn betrouwbare en stabiele verrichting op lange termijn te verzekeren.
De Controlesysteem van de generatorreeks
Het systeem van de generatorcontrole is DEIF het intelligente systeem van de generatorcontrole dat automatisch begin realiseert, versnelt, het inschakelen, parallel, ladingstoewijzing, remscheiding, het koelen en halt. De afstandsbediening en het controlesysteem zijn ook beschikbaar.
De Technische Parameters van de gasgenerator
Lijst 3-2 Technische Parameters voor 1.2MW/400V-Gasgenerator
| S.N | Punt | Parameters |
| 1 | Generatorreeks | 1.2MW gasgenerator met Luifel |
| 1.1 | Generatormodel | Ew-1200ngb-1/4A |
| 1.2 | Geschatte Macht | 1200kW |
| 1.3 | Geschatte Stroom | 2165A |
| 1.4 | Nominale spanning | 230/400V |
| 1.5 | Geschatte Frequentie | 50Hz |
| 1.6 | Startwijze | DC24V elektrobegin |
| 1.7 | Snelheidsverordening | Elektroverordening |
| 1.8 | Brandstofcontrole | Lean-burn, dicht-Lijncontrole |

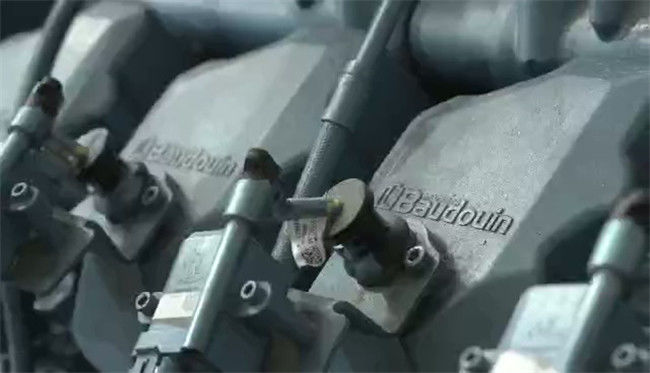

| 1.9 | Ontsteking | De elektroontsteking van de de in-Persoon ten laste Hoge Energie van de Controle Enige Cilinder |
| 1.10 | De Controle van de generatorreeks | Één-knoop Opstarten/Einde |
| 1.11 | Smeermiddelconsumptie | ≤0.2g/kWh |
| 1.12 | Elektrische Efficiency | ≥40.1% (80%~100%-Lading) |
| 1.13 | Afmetingen | 9000×3000×2900mm (Hoogte na Installatie 4500mm) |
| 1.14 | Netto Gewicht | 14900kg |
| 2 | Motor |
| 2.1 | Merk | Weichai/Baudouin |
| 2.2 | Model | 16M33D1280NG |
| 2.3 | Verplaatsing | 52.3L |
| 2.4 | Luchtopname | Turbocharge, Gedwongen Inter-cooler, vier-Klep Structuur |
| 2.5 | Geschat t/min | 1500r/min |
| 2.6 | Het koelen | Water-air Inter-cooler, Gedwongen Waterkoeling |
| 2.7 | Smering | Gedwongen Plonssmering |
| 2.8 | Motor Thermische Efficiency | 42% |
| 3 | Alternator |
| 3.1 | Merk | Mecc alte |
| 3.2 | Model | ECO46 1S4A |
| 3.3 | Machtsfactor | 0,8 (Vertraging) |
| 3.4 | Het produceren van Efficiency | 95.3% |
| 3.5 | Alternatorcapaciteit | 1500kVA |
| 3.6 | Fase | driefasendraad 4 |
| 3.7 | Isolatierang | H |
| 3.8 | Beschermingsrang | IP23 |
| 4 | De Controlesysteem van de generatorreeks |
| 4.1 | Merk | Deif |
| 4.2 | Model | AGC200 |
| 4.3 | Functies | Één-knoop opstarten/einde, gegevensvertoning, Opname, Bescherming en Controle enz. |
| 4.4 | Displayer | T/min/van de temperatuur lopende uren van het van de smeermiddeldruk/water van de het voltagefrequentie huidige van de de machts reactieve macht actieve de ladingsdistributie enz. |
| 4.5 | Beschermingsfuncties | Het alarmeren en automatische controle voor hoogwatertemperatuur, lage smeermiddeldruk, over lage snelheid, te sterke intensiteit, AC/DC-voltage/hoogte, kortsluiting enz. |
| 5 | Luifel | Stofdichte luifel met positieve drukventilatie |
1. De gegevens zijn gebaseerd op hittewaarde op of boven het aardgas van 35.88MJ/Nm3 die met de normen van ISO8528/1, van ISO3046/1 en BS5514/1-in overeenstemming zijn.
2. Technische die gegevens in de standaardomstandigheden worden verworven: luchtdruk: 100kPa, omgevingstemperatuur: 25°C, relatieve vochtigheid: 30%.
3. In de standaardomstandigheden zijn de gegevens met DIN standaardiso 3046/1evaluation in overeenstemming. De geschatte natuurlijke gasverbruiktolerantie is binnen ±5%.
4. De machtsfactor is 0,8 en hierboven.
5. Dampnox vecht ≤500ppm; |
- De Functies van de gasgenerator
- Startmodel
De gasgenerators zijn begonnen door 24V GELIJKSTROOM batterij. Geen andere diesel generator of net nodig voeding.
Er zijn hand optredend einde en het automatische einde van de mislukkingsnoodsituatie in de gevallen van aardgaslekkage, te sterke intensiteit enz.
- De Controle van de gasgenerator
De één-knoop controle, air-fuel verhouding autoaanpassing, de autocontrole van de machtsfactor, de automatische ladingsverhoging en de daling kunnen op de generator worden gerealiseerd.
Het Systeem van de generatorcontrole: Het controlekabinet heeft één displayer. In het kabinet, zijn er controlemechanismen, relais, zekeringen, meters, het aanpassen knopen, indicatoren en optredende eindeknoop om het het werk van de generator te controleren en te beheersen proces.
- Generatorbescherming in het geval van Mislukking
Het controlesysteem heeft beschermingsfuncties en het correcte/lichte alarmeren voor over lading, over stroom, kortsluiting, omgekeerde macht, underfrequency, overfrequency, undervoltage, overvoltage, over snelheid enz.
Voor lichte mislukkingen als op hoge temperatuur van koelwater, ontbreekt de lage druk van smeermiddel, over lading, opstarten, zal er het lichte en correcte alarmeren zijn en het auto of handeinde wordt toegestaan.
Voor strenge mislukking zoals op hoge temperatuur van motor, lage smeermiddeldruk, over snelheid enz., zal het automatisch ophouden en het alarmeren zal worden gestuurd.
De waarborgperiode zal 12 maanden vanaf EXW-datum of 3000 uren van verrichting zijn, welke eerst komt. De fabrikant zal de gebruikershandleiding van de gasgenerator verstrekken en zal de ingenieurs van de koper opleiden. Om het even welke die schade door misoperation of ongepaste verrichting wordt veroorzaakt zal verantwoordelijkheid van koper zijn.
