1200KW industriële de Generatorcbm van de Aardgasmacht Biogaschp Machtsgenerator

De motoren van het Weichai16m33d1280ng gas en mecc alte ECO46-de alternators worden geselecteerd. In één luifel, zijn één 1.2MW-gasgenerator, één horizontaal koelsysteem en één controlesysteem geïntegreerd. De luifel is zand en katjebewijs. Het de controleontwerp van de temperatuurstreek laat de generator toe normaal wordt gewerkt bij temperatuurwaaier -30℃ aan 50℃.

De totale elektrische centralecapaciteit is 12MW en alle generators worden gecombineerd. Om het even welke generators kunnen bak-upset zijn die dringende verschuiving van een andere generator toelaat. Een isolate schakelaar is geïnstalleerd voor elk van de generator die om het even welke gasgenerator indien nodig zal isoleren.

Generatormodel: Ew-1200ngb-1/4A.

1.2MW het Ontwerp van de gasgenerator

Luifel

De 30 voet lange luifel wordt uitsluitend ontworpen voor de 1.2MW-generator. De oppervlakte wordt met een laag bedekt door polyurethaan dat zich glanst en slijtage-verzet tegen. In de luifel, is er controlekabinet, generatorcabine, luchtinham/afzet filtrerend systeem. Op de bovenkant van de luifel, is er horizontaal koelsysteem. De gaslevering wordt aan de ene kant geplaatst en de machtskabel wordt verbonden van een ander eind. Deze lay-out maakt plaatsgas door buizen leiden en gemakkelijk en geschikte kabelregeling.

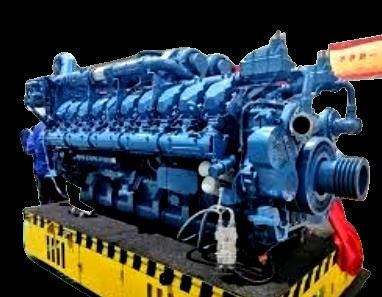

Gasmotor

De motor van het Baudouin16m33d1289ng gas wordt geselecteerd. De gasmotor wordt diep ontwikkeld in de systemen van de brandstofcontrole om zijn elektrische efficiency, betrouwbaarheid en brandstofaanpasbaarheid voor bepaalde arbeidsvoorwaarden te verbeteren. De ontwikkeling geeft ook aandacht voor dynamische ontvankelijkheid, brandstofbesparing, betrouwbaarheid en veiligheid.

De bewezen gasmotor wordt gecontroleerd door ingevoerd lean-burn de controlesysteem van de gas dicht-lijn dat recentste Woodward-controlesysteem omvat, diagnostiseert het intelligente de ontstekingssysteem van Hoerbiger, de hoge efficiënte turbocompressor van ABB, enige cilinder in-afhankelijke compactive ontsteking, elektrosnelheids regelend systeem, de controlesysteem van de brandstof dicht-lijn, het systeem van de milieuautomatische aanpassing en zelf en beschermingssysteem. Al deze systemen zullen nauwkeurige en betrouwbare controle van gasmotor verzekeren en zullen zijn economische, dynamische en milieuprestaties verzekeren. De systemen worden ook geoptimaliseerd door ons bedrijf om hoge betrouwbaarheid en efficiency te bereiken.

Koelsysteem

High-low temperatuur horizontale koelsysteem, de hoge efficiënte, lage machts elektroventilators, inter-cooler en jasje de de dicht-cycluscontrole van de waterkoelingscapaciteit zijn uitgerust om de generator die toe te laten in verschillende omgevingstemperatuur worden gebruikt.

Lijst 3-1:1.2MW het Koelen Systeemparameters

Alternator

Mecc Alte ECO46 brushless synchrone wisselstroomgenerator met bewegende componenten versterkt wordt geselecteerd om de alternatorsweerstand tegen ladingseffect en interferentie te verbeteren en zijn betrouwbare en stabiele verrichting op lange termijn te verzekeren.

De Controlesysteem van de generatorreeks

Het systeem van de generatorcontrole is DEIF het intelligente systeem van de generatorcontrole dat automatisch begin realiseert, versnelt, het inschakelen, parallel, ladingstoewijzing, remscheiding, het koelen en halt. De afstandsbediening en het controlesysteem zijn ook beschikbaar.

De Technische Parameters van de gasgenerator

Technische Parameters voor 1.2MW/400V-Gasgenerator

De Functies van de gasgenerator

Startmodel

De gasgenerators zijn begonnen door 24V GELIJKSTROOM batterij. Geen andere diesel generator of net nodig voeding.

Optredend Einde

Er zijn hand optredend einde en het automatische einde van de mislukkingsnoodsituatie in de gevallen van aardgaslekkage, te sterke intensiteit enz.

De Controle van de gasgenerator

De één-knoop controle, air-fuel verhouding autoaanpassing, de autocontrole van de machtsfactor, de automatische ladingsverhoging en de daling kunnen op de generator worden gerealiseerd.

Het Systeem van de generatorcontrole: Het controlekabinet heeft één displayer. In het kabinet, zijn er controlemechanismen, relais, zekeringen, meters, het aanpassen knopen, indicatoren en optredende eindeknoop om het het werk van de generator te controleren en te beheersen proces.

Generatorbescherming in het geval van Mislukking

Het controlesysteem heeft beschermingsfuncties en het correcte/lichte alarmeren voor over lading, over stroom, kortsluiting, omgekeerde macht, underfrequency, overfrequency, undervoltage, overvoltage, over snelheid enz.

Voor lichte mislukkingen als op hoge temperatuur van koelwater, ontbreekt de lage druk van smeermiddel, over lading, opstarten, zal er het lichte en correcte alarmeren zijn en het auto of handeinde wordt toegestaan.

Voor strenge mislukking zoals op hoge temperatuur van motor, lage smeermiddeldruk, over snelheid enz., zal het automatisch ophouden en het alarmeren zal worden gestuurd.

Hoofdconfiguratie

Zowel zijn de open type als luifeltype generators beschikbaar. Wij verstrekken cogeneratie en tri-generatie ook systeem indien nodig.

Co. van de sterrelichtindustrie, Ltd is een innovatief bedrijf dat aan nieuwe en geavanceerd technische toepassing wijdt.

Wij zijn een belangrijke leverancier van aangedreven gasvormige brandstof gensets, CHP/CCHP-eenheden en een groep het materiaaloplossingen van de hoge snelheidsmacht voor olie en gas de industrie, bio-energy, stedelijke afvalverwijdering, van het steenkoollaagmethaan (CBM) en van syngas toepassingen. Met veertien jaar van toewijding in onderzoek en ontwikkeling in de controle van gasvormige brandstofverbranding en energiebeheer, zijn wij de pionier, en tot nu toe enige in de wereld die aardgas en olie bijbehorend gas op de boringsinstallaties van de machtsolie toepast. De Bevoegdheden van het sterrelichtgas het materiaal kenmerkt ook geïntegreerd en volledig bereikgebruik van energie en rekupereerbare energie in afval van de moderne industrie.

Het onderzoek van het bedrijf & het ontwikkelingsteam zijn leaded door de bekende deskundigen van de gasmotor. Het team heeft met succes dozens belangrijke nationale technische projecten bij de ontwikkeling van de gasmotor uitgevoerd en verscheidene soorten gasmotoren ontwikkeld.

De motoren van het sterrelichtgas/de generatorreeksen/CHPs zijn over de hele wereld verkocht aan een groot aantal landen en gebieden. Voortaan, zal het Sterrelicht altijd ernaar streven om de de geavanceerde ontwikkeling en toepassing van het energiemateriaal te verbeteren, een internationale de oplossingsleverancier van de gasmacht te worden.

Met dozens jaren van toewijding in onderzoek en ontwikkeling van gasvormige brandstofverbranding en energiebeheertechnologie, ontwikkelden wij gasgenerators die zich van 3 kW aan 1500 kW in één enkele eenheid uitstrekken.

Generatorworkshop

De Workshop van de motorassemblage
