Productomschrijving

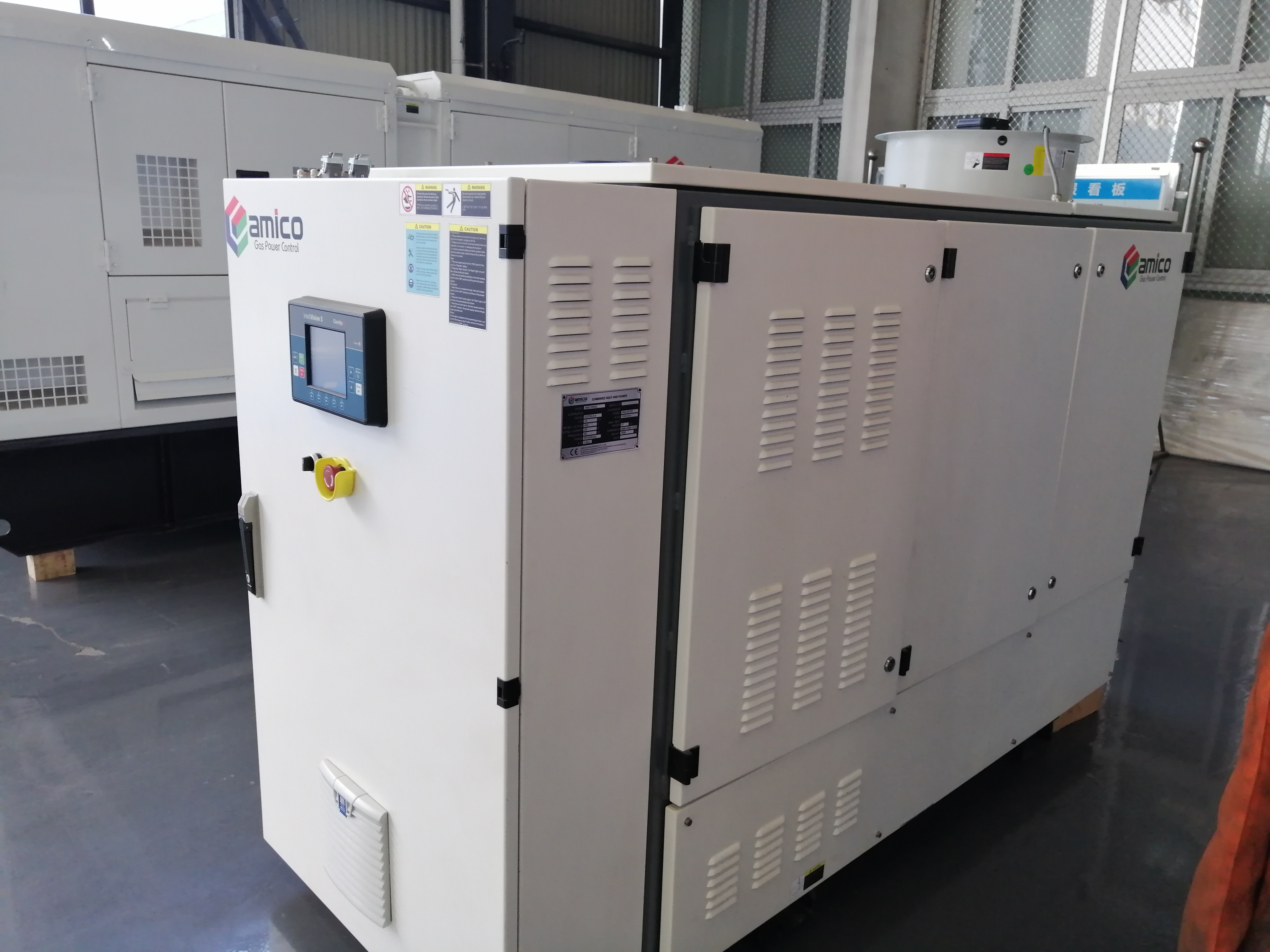

625KVA biogaschp Hitte & Machtscogeneratie
Beschrijving van 625KVA-Biogaschp Hitte & Machtscogeneratie
Het 500kW-biogaschp hitte & machtscogeneratiesysteem selecteert Cummins-gasmotoren als hoofdmacht. Deze motor wordt wijd gebruikt in aardgas en biogasmachtsgeneratie en het is bekend voor zijn prestaties en betrouwbaarheid.
De het gebruiksgasvormige brandstof van de generatorreeks als zijn machtsmiddel en door ontstekingsmotor om thermische macht in elektriciteit om te zetten. Het koelsysteem, het smeringssysteem, het systeem van de brandstoflevering, het controlesysteem, het machtsuitvoersysteem, het synchronisatiesysteem, de hitte systeem terugkrijgen en de grondplaat die zijn uitgerust. Het is een geïntegreerd elektrooutputmateriaal en het keurt ook diverse gasvormige brandstof goed.

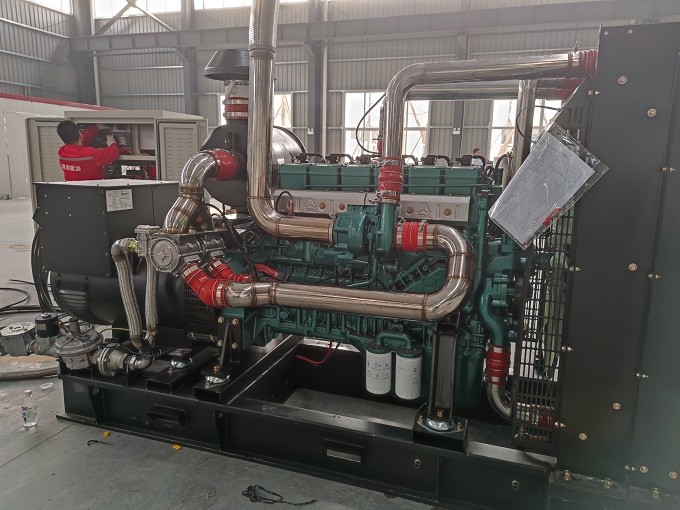

1) De gasmotor wordt aangesloten aan de huisvesting van het alternatorsae vliegwiel door een torsie elastische koppeling en op een stevige grondplaat dan geïnstalleerd. Het systeem van de schokmatiging is ook geïnstalleerd om schok tijdens verrichting te vermijden.
2) De reeks van de gasklep, die handbolklep, drukmaat, filter en druk regelende klep omvat, is geïntegreerd op de grondplaat.
3) Gasmotor
De bewezen gasmotor wordt gecontroleerd door ingevoerd lean-burn de controlesysteem van de gas dicht-lijn dat het systeem van de hoge energieontsteking, gas-exclusieve snelheidsregelgever, de klep van de het tariefcontrole van de brandstofstroom, veranderlijk Venturi-mengsel omvat. Het systeem wordt ook geoptimaliseerd door ons bedrijf om hoge betrouwbaarheid en efficiency te bereiken.
4) Alternator
Betrouwbaar en efficiënt mported brushless self-excited AC gesynchroniseerde alternator wordt geselecteerd.
5) De Hitte van het jasjewater krijgt Systeem terug
De warmtewisselaar is SS solderende plaatwarmtewisselaar.
Technische Parameters
| Gegevens & & het Biogaschp van de Productietechnologie 625KVA Hitte & Machtscogeneratie |
| Toegestane Overbelasting 110% (Uur) |
1 |
De factor van de telefooninterferentie (TIF) |
≤50 |
| Voltage Plaatsende Waaier |
≥±5% |
Telefoon harmonische factor (THF) |
≤2%, vanaf
BS4999
|
| De afwijking van het evenwichtstoestandvoltage |
≤±1% |
Productietechnologie
- Speciaal gelast basiskader, binnentrillingsisolatoren en ontwerp voor het gehele opheffen
- Met eersteklas verf, draaglijke helderheids ook weerstand tegen schuring en het schenden
- Installatiehandboek, verrichting en onderhoud manu-
al bedradingsprogramma
Normen en certificaat
- ISO3046, ISO8528
- GB2820BS5000PT99, AS1359
- IEC34ISO9001: de certificatie van het de kwaliteitssysteem van 2008
|
| Het voltageafwijking van de voorbijgaand-staat |
-15%~20% |
| De tijd van de voltageterugwinning (s) |
≤4 |
| Voltageonevenwicht |
1% |
| De regelgeving van de evenwichtstoestandfrequentie |
±0.5% |
| Tijdelijke werkkracht - de frequentieregelgeving van de staat |
-15%~12% |
| De tijd van de frequentieterugwinning (s) |
≤3 |
| De band van de evenwichtstoestandfrequentie |
0,5% |
| De reactie van de terugwinningstijd (s) |
0,5 |
| Het Tarief van de sinusvervorming van Netspanninggolfvorm |
≤ 5% |
| |
|
| Het Tarief van de uitlaatstroom |
3138kg/h |
| De Temperatuur van de lossingsdamp |
680℃ |
| Front End Max. Toegestane Tegendruk |
5kPa |
| (Facultatieve) emissie |
|
| (100%-Ladings5% Zuurstof) NOx: |
< 500="" mg="">
|
| (100%-Ladings5% Zuurstof) CO/CH4 |
≤ 600 mg Nm3 |
| (100%-Ladings5% Zuurstof) NMHC |
≤ 125mg/Nm3 |
| Lawaai |
| SPL bij 7m (Standaardmilieuvoorwaarde) |
500BG/108dB (a) & 500BGS/83dB (a) |
[1] Emissie na katalysator.
| De gegevens van alternatorprestaties |
|
|
|
Motorgegevens |
|
| Merk |
Mecc alte |
Motormerk |
Baudouin (Weichai) |
| Model |
ECO40-1.5L4B |
Model |
12M33D690 |
| Nominale spanning (V) |
380 |
400 |
415 |
Type |
V type-12 cilinder, Turbocompressor |
| Geschatte Macht (h) (kW) |
500 |
500 |
500 |
Droeg Afstand × (mm) |
150 mm×185 mm |
| Nominaal vermogen (h) (kVA) |
625 |
625 |
625 |
Verplaatsing (L) |
39.2 |
| Elektrische Efficiency % (400V) |
96.8 |
96.8 |
96.8 |
Drukverhouding |
11 |
| Machtsfactor |
|
0,8 |
|
Nominaal vermogenmacht |
690kW/1500rpm |
| Draadverbinding |
|
D/Y |
|
Max. Smeermiddelconsumptie (g/kW.h) |
0,3 |
| De klasse van de rotorisolatie |
|
H |
|
Minimumluchtinput (kg/u) |
3012 |
| Rate Temperature Raise |
|
F |
|
Ontstekingswijze |
Elektrische Controle, de Enige Ontsteking van de Cilinder Onafhankelijke Hoge Energie |
| Opwindingsmethode |
Brush-less |
De Wijze van de brandstofcontrole |
Magere brandwond, dichte lijncontrole |
| t/min (min-1) |
|
1500 |
|
Verordening Wijze |
Elektrische controle |
| De Klasse van de bijlagebescherming |
|
IP23 |
|
Het koelen |
Gedwongen Waterkoeling |
Van van van van van van alternatornaleving withGB755, BS5000, VDE0530, NEMAMG1-22, ied34-1, CSA22.2 en AS1359 norm.
In het geval van de nominale variaties van het leidingenvoltage door ± 2%, moet een automatische voltageregelgever (AVR) worden gebruikt.
